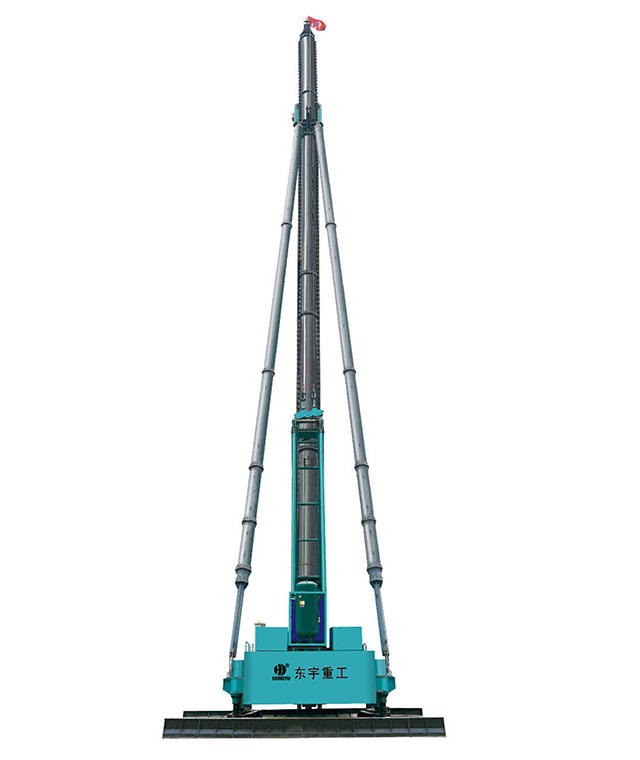

BZJ步履式全液壓三支點打樁架
產品介紹
BZJ160型、BZJ170 型、BZJ180 型全液壓步履式打樁架，是由溫嶺東宇重工有限公司研制生產的新-代地基加固施工設備， 技術性能領先于國內水平，該機具有配置精良、性能優越、工作穩定、使用性廣、安全可靠、低碳環保的特點。適應于多種樁基施工要求，尤其擅長深基礎施工中，廣泛采用的地下連續墻施工(即SMW工法)。可廣泛應用于高架道路、高速公路、橋梁、港口、管廊、碼頭、地鐵車站和高層建的深基坑圍護，江河堤壩的防滲加固和軟土地基的改良加固等工程施工。
技術參數
| 項目 Iten | 單位 Unit | BZJ160型 | BZJ170型 | BZJ180型 | |
| 立柱總長 | m | 39 | 51.1 | 51.1 | |
| 立柱筒體直徑 | mm | 920 | 1067 | 1067 | |
| 立柱導軌中心距 | mm | 600xφ102 | 600xφ102 | 600xφ102 | |
| 立柱角度調整范圍 | ° | ±1.5 | ±1.5 | ±1.5 | |
| 斜撐油缸行程 | mm | 2800 | 2800 | 3400 | |
| 斜撐油缸行程 | mm | 2800 | 2800 | 3400 | |
| 最大鉆孔機型號 | mm | ZLD100-3 | ZLD330.85-5 | ZLD330.85-5 | |
| 最大柴油錘型號 | DH | D160 | D160 | D180 | |
| 最大立柱長度時最大拉拔力 | KN | 706.3 | 743 | 850 | |
| 液壓卷揚機 | 單繩拉力 | KN | 120 | 120 | 120 |
| 繩速 | m/min | 0-21 | 0-21 | 0-21 | |
| 鋼絲繩直徑 | mm | 22 | 22 | 22 | |
| 容繩量 | m | 580 | 760 | 835 | |
| 平臺回轉角度 | ° | ±10 | ±10 | ±10 | |
| 樁架橫向移動 | 速度 | m/min | ＜4.5 | ＜4.5 | ＜3.4 |
| 步長 | mm | 3100 | 3100 | 3100 | |
| 樁架縱向移動 | 速度 | m/min | ＜2.7 | ＜2.7 | ＜1.3 |
| 步長 | mm | 800 | 800 | 800 | |
| 樁架頂升 | 速度 | m/min | ＜0.55 | ＜0.55 | ＜0.44 |
| 高度 | mm | 500 | 450 | 500 | |
| 履板軌距 | 工作時 | mm | 9100 | 9100 | 9400 |
| 移位 | mm | 4800 | 4700 | 6000 | |
| 輪距 | 工作時 | mm | 4800 | 5600 | 6000 |
| 移位 | mm | 5000 | 4700 | 5000 | |
| 橫向履板 | 長度 | mm | 9500 | 11600 | 12800 |
| 寬度 | mm | 1200 | 1200-1400 | 1200-1800 | |
| 縱向履板 | 長度 | mm | 6900 | 6900 | 6900 |
| 寬度 | mm | 1700 | 2200 | 2200 | |
| 電動機功率 | kw | 60 | 60 | 60 | |
| 液壓系統壓力 | mpa | 25 | 25 | 25 | |
| 打樁機總重量 | T | 140 | 197 | 204 | |
